OCULUS ImageCam® 3

Sistema de documentação de imagem de alto desempenho

Um dos menores sistemas do mundo de documentação de imagens

O novo OCULUS ImageCam® 3 é minúsculo – exceto quando o assunto é a performance. Em termos do seu trabalho diário, isso significa que ele é quase imperceptível, de fácil instalação e capaz de oferecer imagens de qualidade inigualável comparado com outros equipamentos do mesmo tamanho. Sua câmera pesa meros 47 gramas, o que faz desse um dos sistemas de documentação de imagens mais leves do mundo.

Graças à sua câmera de vídeo de alta resolução digital com interface USB 3.0, você pode também gravar vídeos de até 130 imagens por segundo. Isso permite que você simplesmente grave um vídeo de todo o exame com lâmpada de fenda e selecione depois as melhores imagens. Tudo o que você precisa fazer é selecionar e extrair as imagens selecionadas. Graças à sua função integrada de compressão de vídeo, todo esse procedimento ocorre sem perda de qualidade ou de tempo, com muita conveniência e precisão.

Funções

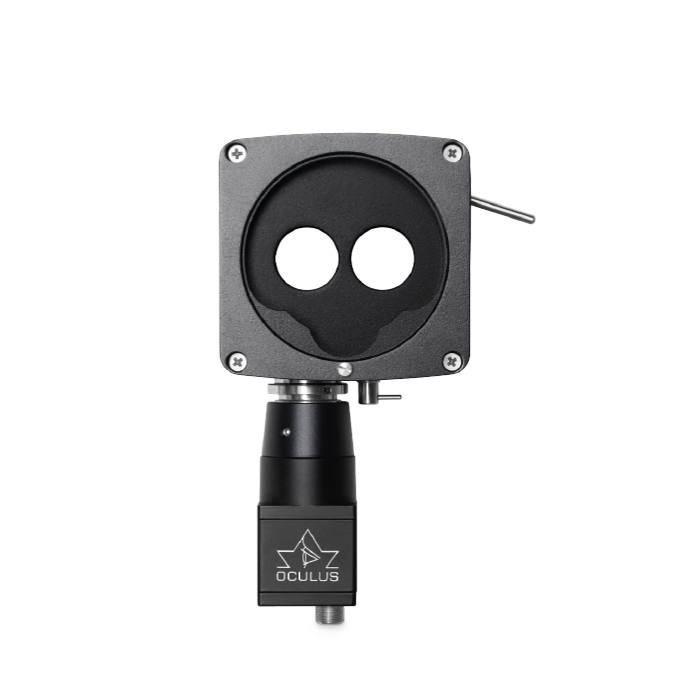

O OCULUS ImageCam® 3

Pequeno e leve – o splitter de luz e a câmera são extremamente pequenos e leves, permitindo que seus diagnósticos com a lâmpada de fenda sejam claros, no sentido mais literal da palavra.
Prisma giratório – o prisma acoplado do splitter do ImageCam® 3 pode ser colocado e retirado da trajetória do raio de luz da lâmpada de fenda através de uma alavanca.
Compatibilidade universal – o sistema OCULUS ImageCam® 3 é compatível com a maior parte dos modelos de lâmpada de fenda, graças a sua versatilidade de adaptação.

Câmera USB 3.0 de alta sensibilidade à luz – somente uma câmera de ponta pode capturar imagens com baixo ruído em condições de luz desfavoráveis como ocorre ao redor dos olhos.
Software intuitivo – O software é simples, apresentando as imagens capturadas de forma atraente.
Imagens de vídeo – O ImageCam® 3 permite que você grave todo o exame com lâmpada de fenda em um vídeo, para então selecionar as melhores imagens para ser arquivadas. Isso significa um adeus às imagens desfocadas, permitindo a documentação de modo consistente apenas das imagens de alta qualidade.

Como o OCULUS ImageCam® 3 pode facilitar sua vida

operação simples através do pedal ou do joystick
apenas 47 gramas, compacto e imperceptível durante o exame
documentação de todo o exame com lâmpada de fenda
permite rápida seleção das melhores imagens
ideal para primeira consulta e seguimento

Bracketing de exposição com temporização progressiva da exposição

A habilidade do olho de adaptar-se ao claro e ao escuro dificulta a previsão correta da exposição das imagens obtidas no exame com lâmpada de fenda. O ImageCam® 3 alterna os intervalos de exposição automaticamente. Das cinco imagens obtidas, você pode optar pela imagem com melhor exposição.

Uma imagem diz mais do que mil palavras

documentação dos segmentos oculares anterior e posterior
imagens para consulta de clientes e pacientes
imagens fluoroscópicas para adaptação de lentes de contato
seguimento
armazenamento e arquivamento de achados
modo de imagem única – pigmentação
modo de imagem quádrupla – seguimento de cirurgia palpebral
modo de imagem única – menisco lacrimal

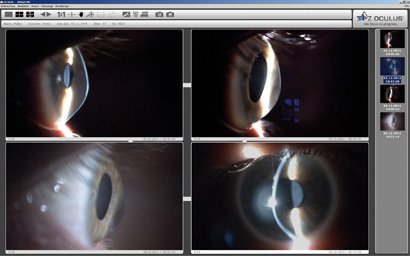

modo de imagem quádrupla – degeneração corneana

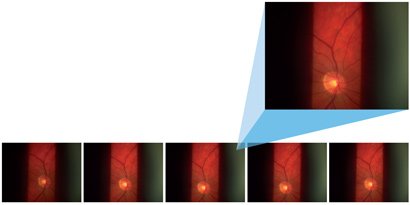

Imagens seriadas para captura precisa

O olho com seus movimentos fugazes constitui um desafio para a fotografia. O desfoque pelo movimento e por vibrações da câmera são problemas comuns na captura de imagens. A exposição seriada com a ImageCam® 3 permite que você evite tais erros e obtenha imagens do olho quando ele está em repouso.

Conecte o ImageCam® 3 com o OCULUS Keratograph

O software do ImageCam® 3 pode ser conectado ao software do OCULUS Keratograph, permitindo a comparação de imagens flioresceínicas simuladas pelo Keratograph com as imagens fluoresceínicas reais obtidas com a lâmpada de fenda.

Dados técnicos

Câmera

Câmera	progressive scan
Interface	USB 3.0
sistema de obturador	obturador global

Iluminação da fenda

razão do splitting	70/30 (câmera/abertura)
prisma de splitting	colocado / retirado da trajetória do raio de luz
abertura (mecânica)	ajustável

Software

Visualizador de imagens	processamento de imagens, ferramenta de medição, função para imprimir e exportar, controle de câmera
Formato da imagem	JPG, BMP
formato do vídeo	AVI, MJPEG
compatibilidade de rede	base de dados central com visualizador

Especificações técnicas

Dimensões da câmera	câmera (L x C x A) 29 x 29 x 48 mm
Dimensões do splitter (L x P x A)	92 x 39 mm a 55 x 93 mm, a depender do modelo
Peso da câmera	47 g
Peso do splitter	335 g to 480 g, a depender do modelo
Especificações recomendadas do computador	Intel Core™ i5 ou superior, 256 GB SSD, 1 TB SATA, 8 GB RAM, USB 3.0, Windows® 10
Resolução recomendada do monitor	1920 x 1200 pixels

Adaptações para lâmpada de fenda

O ImageCam® 3 pode ser adaptado a todos os modelos de lâmpadas de fenda disponíveis no mercado.

Estes documentos em PDF oferecem uma visão geral das opções de adaptação:
Adaptações para lâmpadas de fenda / arquivo em PDF (173 kB)
