OCULUS Keratograph 5M

A ferramenta completa para adaptação de lentes de contato personalizadas e triagem de olho seco.

OCULUS Keratograph 5M leva você pela mão

O OCULUS Keratograph 5M é um topógrafo corneano avançado com um ceratômetro real integrado e uma câmera colorida otimizada para imagens externas. As características únicas incluem o exame das glândulas meibomianas, exame não invasivo do tempo de rompimento do filme lacrimal, a medida da altura do menisco lacrimal e a avaliação da camada lipídica.

O topógrafo multiuso tornou-se parte integrante da clínica oftalmológica. Medidas independentes do examinador fornecem dados confi áveis, análises claras e documentação completa. Representações gráfi cas claras e fáceis de entender facilitam a comunicação com seus pacientes e garantem um fl uxo de trabalho rápido.

Conquiste a confiança

Com o Keratograph 5M, você pode mostrar a seus pacientes imagens que eles nunca viram antes. Conquiste a confiança do paciente, fornecendo consultoria profissional durante os exames e os acompanhamentos.

Apresentação fácil de entender

Integre ativamente o Keratograph em sua consulta. Muitas telas fáceis de entender o ajudam na comunicação e na educação do paciente. Use o seu Keratograph 5M como uma ferramenta de marketing para tornar seus serviços transparentes!

Novo Joystick para Keratograph 5M

Agora com função de disparo

O novo joystick para o Keratograph 5M permite-lhe capturar sequências de imagens e vídeo diretamente a partir do dispositivo. Não é necessário utilizar o rato: basta que a sua mão permaneça no joystick quando captura imagens ou vídeos. O novo joystick estabelece a comunicação através de uma interface de Bluetooth inteligente. E elimina a necessidade de cablagem de alimentação complexa. Quando não está a ser utilizado, o joystick muda para a função de modo de suspensão para prolongar a bateria.

Vídeos

O programa

O coração do Keratograph 5M

Análise de Olho Seco

R-Scan – Classifi cação automática da hiperemia conjuntival

A avaliação da hiperemia conjuntival realizada de forma subjetiva gera resultados que variam de acordo com o examinador. É possível classifi car objetivamente a hiperemia bulbar e limbal de forma totalmente automatizada usando a avaliação de Hiperemia. A plataforma detecta vasos na conjuntiva e avalia o grau de hiperemia. A classifi cação automática elimina a necessidade da comparação demorada e proporciona a maior confi abilidade da avaliação.

Hiperemia Bulbar e Limbal
Diferentes opções de exibição ajudam a classifi car o grau de hiperemia. Escolha entre a imagem da câmera, a visão de vasos fi nos da conjuntiva, com o fi ltro de vermelho ou com o contraste reforçado. A hiperemia do bulbo e do limbo são avaliadas nas áreas temporal e nasal e todos os resultados são registrados automaticamente.

Escala de Classifi cação JENVIS
O grau de hiperemia é baseado nas escalas de classifi cação JENVIS. A comparação dos resultados dos exames com as imagens de referência da escala de classifi cação JENVIS facilita a conversa na consulta com seu paciente. Mais informações sobre possíveis causas da hiperemia, as condições normais, assim como dicas práticas para captura das imagens são apresentadas no rodapé.

Topografia: Rápida, precisa e clara

Juntamente com a topografi a e a triagem topográfi ca do ceratocone, o Keratograph 5M fornece uma grande base de dados de lentes de contato e muitas análises para a prática diária.
O ceratômetro incorporado e a medida automática garantem máxima precisão e reprodutibilidade. Depois de completar a medida, a tela de visão geral fornece dados detalhados.

Documentação Completa: O acompanhamento traz confi ança

Os acompanhamentos exigem a comparação de vários exames. Ao fazê-los, as alterações podem ser facilmente detectadas e documentadas. Exames de acompanhamento regulares fornecem confi abilidade e aumentam a relação de confi ança entre você e seu paciente. O software do Keratograph contém documentação de dados e imagens.

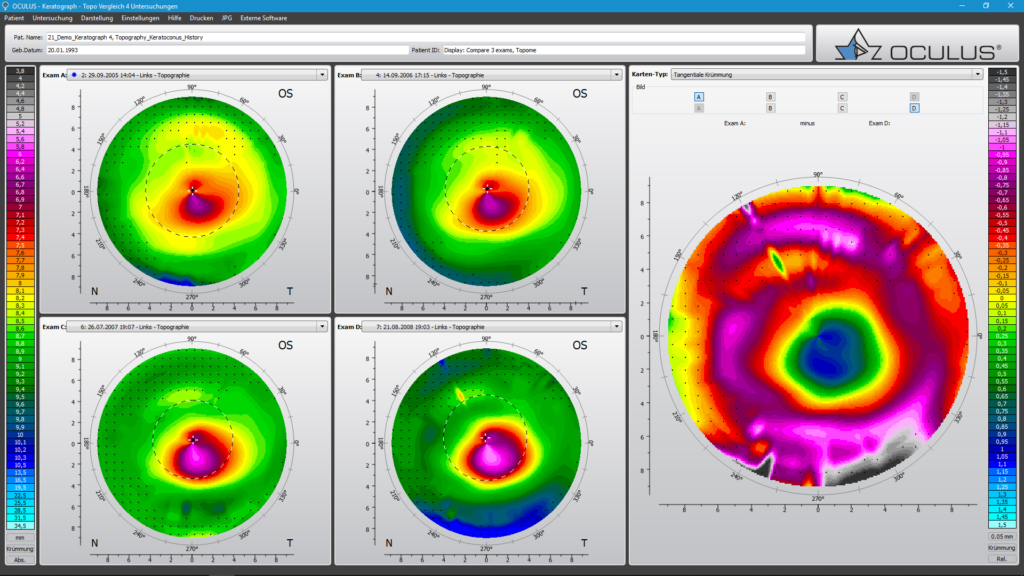

Comparando Exames
Com a nova tela de Comparar 4 exames, agora você pode fazer a comparação de até 4 exames. Alterações da primeira até a última medida podem ser facilmente apresentadas, refl etindo o curso da doença com o tempo. Selecione o exame que você deseja comparar (A, B, C ou D) com apenas dois cliques e veja o resultado logo ali – independente do tipo de curvatura. A tela é fácil de entender e ajuda a descrever a questão, mesmo que complexa, para o seu paciente.

Adaptação de Lentes de Contato: Profi ssionalismo através da inovação

A melhor lente é sugerida a partir da sua base de dados na tela de Adaptação de LC. Com base na Topografi a, uma imagem fl uoresceínica da adaptação desta lente em particular é gerada. Você pode então adaptar a lente, instilar fl uoresceína, registrar o verdadeiro padrão com o Keratograph 5M e compará-lo com a imagem simulada.

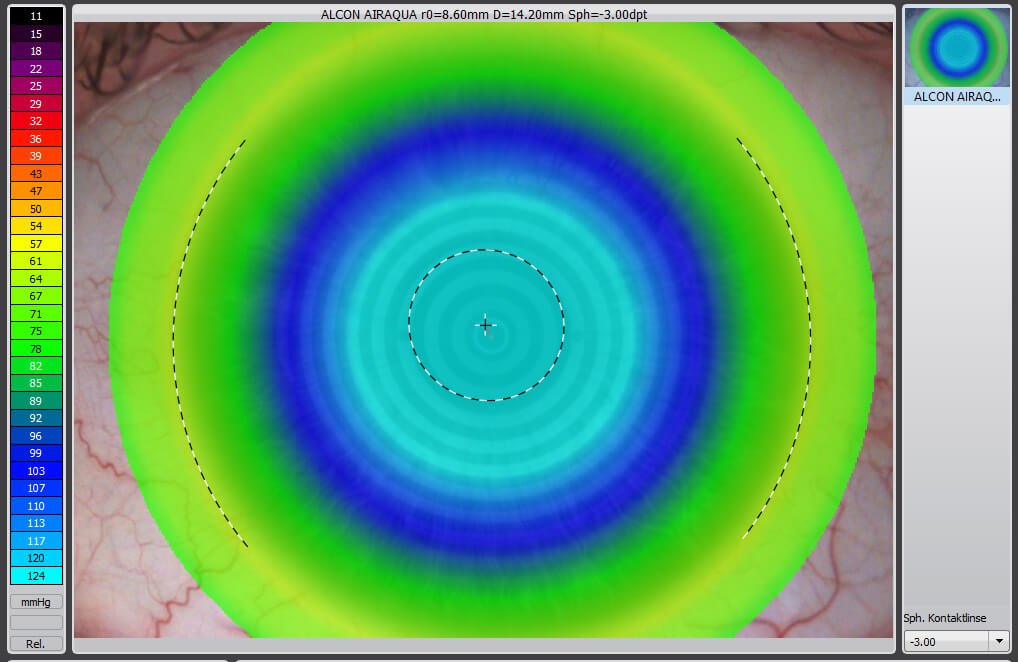

OxiMap®: Visualizando a transmissibilidade de oxigênio das LC gelatinosas

Um filme lacrimal íntegro e um bom suprimento de oxigênio para a córnea são essenciais para o uso confortável de LC. O OxiMap® exibe a transmissibilidade de oxigênio de lentes gelatinosas em diferentes cores dependendo da espessura, de forma fácil de entender – mesmo para seus pacientes.

Influência no tempo de uso das LC
A transmissibilidade de oxigênio é um importante critério de qualidade das lentes gelatinosas. A gás-permeabilidade é indicada pelo valor Dk/t e tem uma influência significativa no tempo recomendado de uso da lente. Quanto maior o valor de Dk/t, mais oxigênio atravessa a lente para a córnea. A transmissibilidade do oxigênio muda dependendo do material e da espessura da lente.

Até hoje, as únicas informações que dispunhamos das medidas de transmissibilidade de oxigênio das LC eram do centro de uma lente de -3,00 D. O inovador OxiMap® integrado na plataforma de software do Keratograph 5M exibe valores de Dk/t em toda a superfície. Você escolhe o tipo de lente e informa a refração. O OxiMap® faz uma projeção no olho do paciente e você pode ver imediatamente se a lente selecionada é adequada, por exemplo, para usar à noite. Explique ao seu paciente as vantagens das lentes de contato modernas.

A ampliação certa para cada necessidade

Com o Keratograph 5M, medir o olho é tão fácil quanto tirar uma impressão digital. Graças ao trocador de ampliação para os diferentes modos de gravação, cada um contém uma imagem exata da topografia da córnea. Isto abre novas perspectivas na área de análise de filmes lacrimais.

Medidas com iluminação de Plácido

A iluminação dos anéis brancos é usada para medir milhares de pontos de curvatura em toda a superfície da córnea. A iluminação dos anéis infravermelhos também está disponível para analisar o fi lme lacrimal, a fi m de evitar o lacrimejamento refl exo causado pelo brilho.

Medidas com LED

O Keratograph 5M orgulhosamente oferece a iluminação perfeita para cada função: diodos brancos para dinâmica do fi lme lacrimal, diodos azuis para imagens fl uoresceínicas e diodos infravermelhos para meibografi a.

Dados Técnicos

Informações gerais

Faixa de medição	3 – 38 mm (0.1 – 1.5 in), 9 – 99 D
Precisão	± 0,1 D
Reprodutibilidade	± 0,1 D
Número de pontos	22
Distância de trabalho	78 – 100 mm
Número de pontos de dados avaliados	22000
Câmera	Câmera Digital CCD
Fonte de luz	Iluminação Plácido: Branco Iluminação Plácido: Infravermelho (880 nm) Iluminação de Fluoresceína: Azul (465 nm) Meibografia: Infravermelho (840 nm) Dinâmica do filme lacrimal: Branco Iluminação Pupilômetro: Infravermelho (880 nm)

Especifi cações técnicas

Dimensões (L x D x A)	275 x 320 – 400 x 485 – 510 mm
Peso	Cabeça de medição: 3,2 kg / Com base: 6,1 kg
Consumo máximo de energia	18 W
Voltagem	90 – 264 V AC
Frequência	47-63 Hz
Especificações recomendadas para computadores	CPU Intel® Core™ i5-7600, 1 TB HDD, 8 GB memory, Windows® 10 Pro
Resolução recomendada do monitor	1920 x 1200 pixels
